Descrizione
Alfaidro NOFIRE rappresenta l’innovazione nella sicurezza antincendio, configurandosi come l’alternativa in materiale termoplastico ai sistemi in metallo nel settore della protezione attiva e più specificatamente negli impianti automatici sprinkler di tipo ad umido.
Si distingue per la sua facilità d’installazione e movimentazione, grazie anche al suo peso ridotto fino al 80% rispetto alla tubazione metallica, la totale assenza di corrosione sia interna che esterna, nessun intasamento degli sprinkler, nessuna perdita dagli accoppiamenti grazie alla tecnica della polifusione, azzeramento del tempo e dei costi legati alla manutenzione del piping.
Alfaidro NOFIRE è un sistema di tubi FASER, realizzati in PP-RCT additivato con uno speciale antifiamma e rinforzato da uno strato intermedio di fibre speciali, e raccordi in PP-RCT; risponde ad elevati standard di resistenza meccanica e all’invecchiamento e la sua classificazione di reazione al fuoco secondo la norma UNI EN 13501-1 è B-s1-d0.
È approvato per l’impiego in ambienti con classe di rischio incendio:
Low Hazard (LH) oppure di tipo Ordinary Hazard (OH) come definito dalla norma UNI EN 12845
Light Hazard (LH) secondo gli standard NFPA 13, 13R e 13D
HC-1 in accordo con lo standard FM 1635.
Può essere installato sia in impianti nuovi che in impianti preesistenti e, grazie ai raccordi a sella, è possibile realizzare la distribuzione “a maglia” tipica degli impianti sprinkler, in maniera semplice e veloce.
Alfaidro NOFIRE ha superato rigorosi test di resistenza al fuoco presso laboratori accreditati sia a livello nazionale che internazionale ed ha ottenuto:
La classe B, s1, d0 secondo la EN 13501-1 (che equivale ad una classe 1 secondo il DM 15/03/2005);
La classe B1 secondo la DIN 4102-1
Inoltre, ha ottenuto le seguenti certificazioni per i sistemi antincendio:
Ulteriori certificazioni sono in corso.
Alfaidro NOFIRE è adatto anche per il trasporto di acqua potabile calda e fredda in edifici che richiedono resistenza al fuoco come edifici pubblici, alberghi, navi, caravan, negozi, ospedali, scuole, musei ed edifici privati.
Come funziona
Secondo la UNI EN 12845 (norma di riferimento per la progettazione, installazione e manutenzione di sistemi antincendio a sprinkler) “Un sistema automatico sprinkler è progettato per rilevare la presenza di un incendio ed estinguerlo nello stadio iniziale con acqua, oppure di tenere sotto controllo le fiamme in modo che l’estinzione possa essere completata con altri mezzi”.
Gli sprinkler da utilizzare con il sistema ALFAIDRO NOFIRE devono essere omologati e del tipo con ampolla rossa: attivazione normale a 68°C (risposta rapida). Quando la testa dello sprinkler viene investita dal flusso di fumo caldo e raggiunge la temperatura di attivazione, si apre e inizia l’erogazione dell’acqua sulla zona sottostante.
Il sistema ALFAIDRO NOFIRE garantisce l’approvvigionamento idrico agli sprinkler nelle condizioni di pressione e portata richieste dall’impianto e per la durata minima prescritta dalle norme di riferimento che, secondo la UNI EN 12845, deve essere:
30 minuti per attività LH
60 minuti per attività OH
Vantaggi
Tempi e costi di installazione ridotti
Stop corrosione e incrostazioni; stop otturazione degli sprinkler; ridotta manutenzione dell’impianto
Incrementata capacità idraulica
Resistenza agli agenti chimici
Assorbimento sollecitazioni sismiche
Isolamento acustico
Resistenza all’impatto
50 anni di vita utile
Potabilità e atossicità
Ecologia
Installazione
SALDATURA A BICCHIERE
L’installazione mediante saldatura per polifusione è semplice e veloce e non richiede l’uso di sigillanti o adesivi. La superficie esterna del tubo e quella interna del raccordo vengono riscaldate contemporaneamente sulle matrici del polifusore. Raggiunta la temperatura di saldatura, i due pezzi vengono allontanati dalla fonte di calore, vengono inseriti l’uno dentro l’altro. La giunzione è pronta.

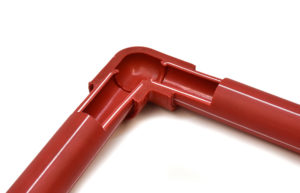

Si realizza così un accoppiamento a tenuta stagna, uniforme e inscindibile che durerà per l’intera vita utile dell’impianto; con la polifusione infatti tubo e raccordo diventano un tutt’uno e nella zona di unione si crea un doppio spessore di materiale che raddoppia la sicurezza in un punto che, nei sistemi in metallo, è invece quello più critico.
SALDATURA TESTA A TESTA
Viene eseguita riscaldando le superfici laterali, aventi uguale diametro e spessore, di due tubi o di due raccordi contemporaneamente per contatto con il polifusore. Raggiunta la temperatura di saldatura, i due pezzi vengono allontanati dalla fonte di calore e vengono uniti a pressione.
SALDATURA A SELLA
Con l’impiego dei raccordi a sella è possibile modificare impianti già esistenti in maniera veloce ed economica; infatti è sufficiente forare il tubo, saldare il raccordo a sella sulla superficie del tubo utilizzando l’apposita matrice per installare lo sprinkler o creare una derivazione aggiuntiva.
Gamma
Plastica Alfa | Nofire systemTubi

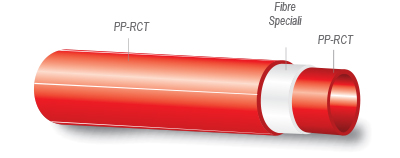

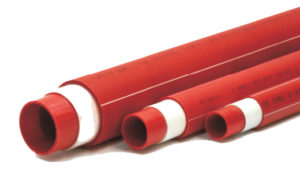

I tubi Alfaidro NOFIRE sono prodotti con l’innovativa tecnologia composita FASER: gli strati interno ed esterno in PP-RCT, un polimero di ultima generazione, assicurano elevata resistenza meccanica e all’invecchiamento; lo strato intermedio in PPFV conferisce al tubo stabilità dimensionale, permettendo così di impiegare una ridotta quantità di staffaggi durante la posa in opera dell’impianto.
Raccordi

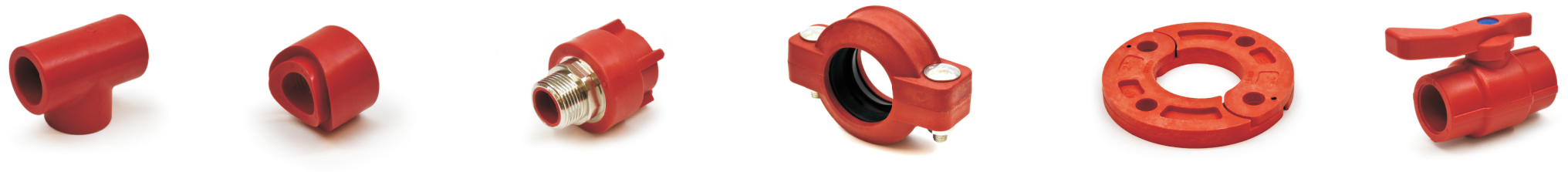

Tutta la gamma dei raccordi Alfaidro NOFIRE segue un iter di controllo qualità molto rigido lungo tutto il processo di produzione. Oltre ai raccordi per saldatura a bicchiere, sono disponibili molteplici tipologie di giunzioni:
raccordi di transizione con inserti in metallo che vengono utilizzati per collegare il nuovo sistema ad impianti precedentemente installati o ad altri elementi metallici filettati;
raccordi a sella, che possono essere saldati direttamente all’esterno del tubo, e sono particolarmente adatti per realizzare pratiche e affidabili ramificazioni nel piping già installato;
giunti in PACV e raccordi Alfarapid , disponibili dal 1?1/2 al ø 6?, che consentono la connessione ai tubi e ai sistemi scanalati (tipo Victaulic);
flange in PACV (PN16 dal 1?1/2 al 4? e PN10 il 5? e 6?) e colletti per flangia, utilizzati per il collegamenti ai sistemi flangiati;
valvole compatte con perno e sfera in ottone cromato, disponibili dal ø20 al ø160, che offrono elevati parametri di sicurezza grazie al corpo prodotto in unico pezzo (sfera e guarnizioni non possono spostarsi dalle loro sedi, anche nelle condizioni operative più estreme) e alla tecnica di giunzione per polifusione
