Descrizione
I componenti del sistema di regolazione FloorTech sono:
– display touch screen da incasso
– sonda ambiente passiva da incasso
– sensore di temperatura e umidità relativa % da incasso
– sensore temperatura con display da incasso
– sensore temperatura e umidità con display da incasso
– modulo I/O (2 Output relè)
– modulo I/O (1 relè + 1 uscita 0/10V)
– centralina per doppio circuito 8 relè

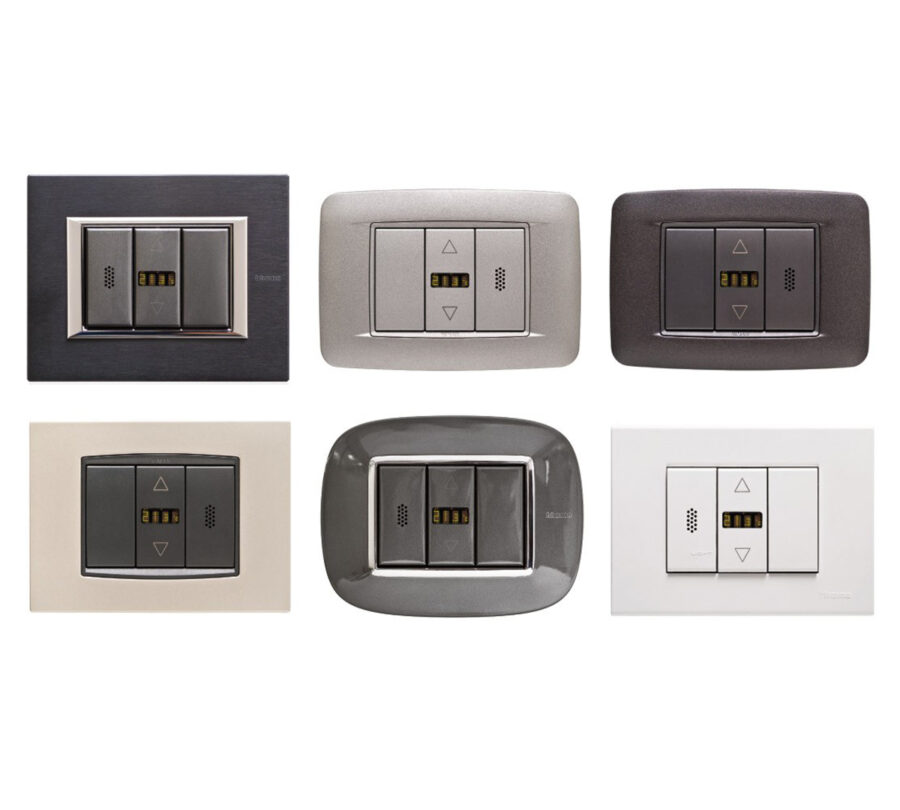

Il display touch screen e tutti i sensori da incasso sono realizzati in tutte le principali serie civili e si coordinano perfettamente con la serie scelta per la propria abitazione.
I moduli I/O e la centralina vanno montati nel quadro elettrico, pertanto non risultano visibili all’interno dell’abitazione.
Touch screen LCD a colori da incasso
Display touch screen ausiliario LCD retroilluminato a colori TFT.
Lo schermo da 2,4” touch-screen ad alta risoluzione a 65000 colori si installa nelle normali scatole elettriche da incasso “503” e viene realizzato in coordinamento con tutte le principali serie civili permettendo una perfetta integrazione con il design dell’abitazione.
Alimentazione a 12V dc, assorbimento max 100mA.
Permette di impostare tutti i parametri di interesse per l’utente (orari, set di temperatura, attivazione impianto).
Non richiede programmazione: le pagine si adattano automaticamente alla struttura dell’impianto
Sensore di temperatura e umidità relativa % da incasso
Sensore attivo a microprocessore per la misurazione della temperatura ambiente e dell’umidità relativa.
Design coordinato con le principali serie per installazione elettrica civile. Occupazione di due posizioni su castelletto per l’installazione.
Sonda ambiente passiva da incasso
Sonda di temperatura ambiente passiva. Design coordinato con le principali serie per installazione elettrica civile. Occupazione di una posizione su castelletto per l’installazione.
Sensore temperatura con display da incasso
Sonda attiva a microprocessore per la misurazione della temperatura ambiente, dotata di display Led per la visualizzazione e l’impostazione dei parametri. Design coordinato con le principali serie per installazione elettrica civile.
Sensore temperatura e umidità con display da incasso
Sonda attiva a microprocessore per la misurazione della temperatura ambiente e dell’umidità relativa, dotata di display Led per la visualizzazione e l’impostazione dei parametri. Design coordinato con le principali serie per installazione elettrica civile.

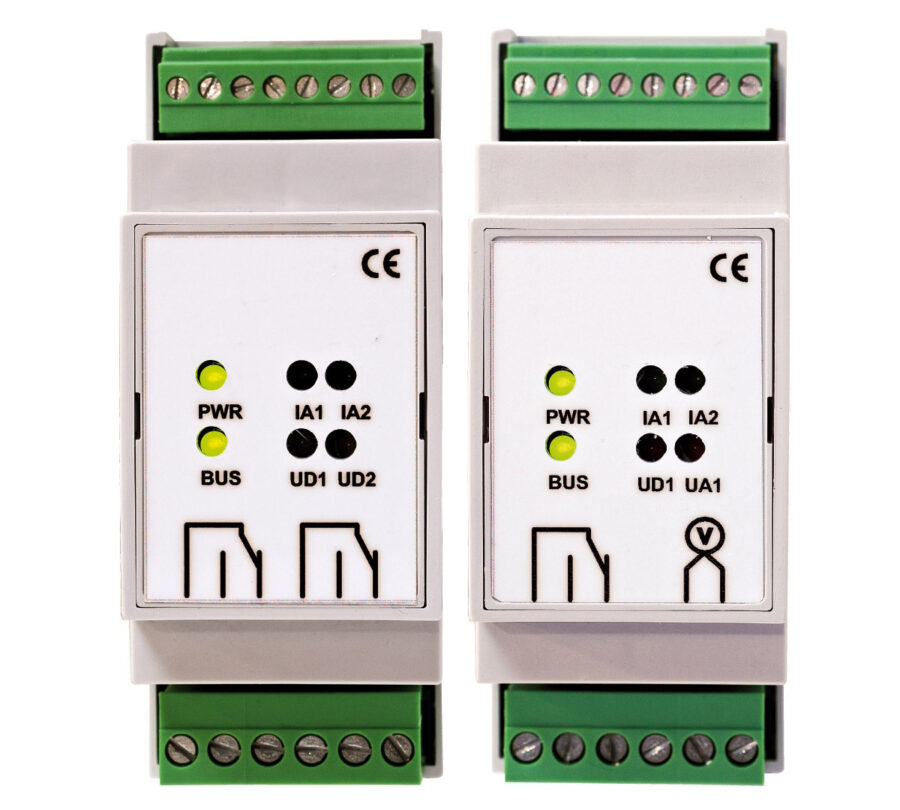

Modulo I/O (2 Output relè)
Modulo di I/O per fissaggio a barra DIN, 2 output a relè, 2 ingressi per sonde di temperatura o contatto pulito. Indicato per il controllo di valvole on/off, pompe, consensi, valvole miscelatrici a 3 punti.
Fissaggio in quadro elettrico su guida a norma DIN (equivalente a 2 moduli).
Modulo I/O (1 relè + 1 uscita 0/10V)
Modulo di I/O per fissaggio a barra DIN, 1 output a relè, 1 output con segnale 0/10V, 2 ingressi per sonde di temperatura o contatto pulito.
Fissaggio in quadro elettrico su guida a norma DIN (equivalente a 2 moduli).
Centralina per doppio circuito 8 relè
Regolatore per installazione a guida DIN; controllo fino a 8 zone, controllo deumidificazione, orologio/datario incorporato con batteria tampone, uscita 0/10V, bus di espansione per collegamento di sensori di temperatura e temperatura + umidità.
Fissaggio in quadro elettrico su guida a norma DIN (occupazione 9 moduli). Alimentazione 12-14V DC, assorbimento max 500 mA.
